Analiz Pèfòmans 500 kVA Twa Faz Transformateur Immersion Lwil Anba Tanperati Segondè ak Kondisyon Chaj

Nan anviwònman ki mande tankou Mwayen Oryan, Azi Sidès, ak Lafrik,500 kVA twa faz lwil oliv transfòmatè benyen anba tanperati ki wo ak kondisyon chajdwe bay pèfòmans ki estab malgre defi ekstrèm yo.



Nan GNEE Electric, nou se yon manifakti transfòmatè pwofesyonèl ki gen anpil eksperyans nan konsepsyon ak ekspòte transfòmatè lwil oliv ki fèt pou klima difisil ak aplikasyon pou gwo -devwa.



Konprann ki jan transfòmatè yo konpòte yo anba tanperati anbyen wo ak chaj kontinyèl se esansyèl pou asire lavi sèvis long, sekirite operasyonèl, ak efikasite enèji. Atik sa a bay yon analiz konplè sou faktè pèfòmans, risk, ak estrateji optimize.





Lè opere500 kVA twa faz lwil oliv transfòmatè benyen anba tanperati ki wo ak kondisyon chaj, plizyè defi kritik rive:



• Ogmantasyon estrès tèmiksou sistèm izolasyon yo
• Pi wo pèt chaj, ki mennen nan surchof
• Degradasyon lwil oliv akselere
• Diminye efikasite ak lavi



Tanperati anbyen segondè (souvan pi wo pase 40 degre) konbine avèk chaj kontinyèl segondè ka siyifikativman afekte fyab transfòmatè si yo pa byen adrese.





Ogmantasyon Tanperati ak Aje izolasyon

Tanperati entèn nan500 kVA twa faz lwil oliv transfòmatè benyen anba tanperati ki wo ak kondisyon chajenfliyanse pa:

• Tanperati anbyen
• Chaje kouran
• Efikasite refwadisman

Pou chak ogmantasyon 6-8 degre nan tanperati opere, lavi izolasyon ka redwi jiska 50%. Sa a mete aksan sou enpòtans ki genyen nan jesyon efikas tèmik.



Enpak Tanperati Hot Spot

Tanperati tach cho (pwen ki pi cho nan likidasyon an) detèmine pousantaj moun ki aje izolasyon. Tanperati twòp cho ka:

• Kòz pann izolasyon
• Mennen nan echèk twò bonè
• Ogmante kondisyon antretyen

---

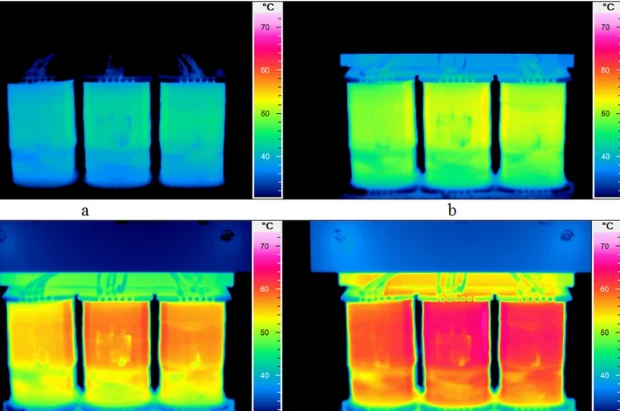

Imaj tèmik transfòmatè a apre yon . 30 minit, b. 60 minit, c. 90 minit ak d. 120 minit nan operasyon pou 87% chaj.





Pèt chaj ak varyasyon efikasite

Anba chaj segondè, pèt kòb kwiv mete ogmante pwopòsyonèl ak kare aktyèl la. Pou500 kVA twa faz lwil oliv transfòmatè benyen anba tanperati ki wo ak kondisyon chaj, sa lakòz:

• Ogmantasyon jenerasyon chalè
• Efikasite redwi
• Pi wo depans operasyon yo



Kapasite Surcharge ak Limitasyon

Pandan ke transfòmatè yo ka okipe-surcharges kout tèm, surcharge kontinyèl nan kondisyon tanperati ki wo ka:

• Akselere degradasyon izolasyon
• Diminye lavi sèvis
• Ogmante risk echèk

Bon jan jesyon chaj esansyèl pou -fiabilite alontèm.





ONAN Efikasite refwadisman nan tanperati ki wo

Pifò500 kVA twa faz lwil oliv transfòmatè benyen anba tanperati ki wo ak kondisyon chajitilize ONAN refwadisman.



Sepandan, tanperati anbyen wo diminye efikasite refwadisman paske:

• Pi piti diferans tanperati ant lwil oliv ak lè
• Redwi pousantaj dissipation chalè



Solisyon refwadisman amelyore

Pou amelyore pèfòmans, manifaktirè yo ka adopte:

• Pi gwo sifas radyatè
• Amelyore konsepsyon sikilasyon lwil oliv
• Si ou vle refwadisman fòse (ONAF) pou kondisyon ekstrèm



Nan GNEE, nou optimize sistèm refwadisman ki baze sou anviwònman pwojè yo.

Konsepsyon radyatè transfòmatè





Segondè -Materyèl Izolasyon Kalite

Sèvi ak materyèl izolasyon segondè -(Klas A/B/F) ede:

• Amelyore rezistans tèmik
• Pwolonje lavi sèvis
• Diminye risk echèk



Ba-Nwayo Pèt ak konsepsyon likidasyon

Konsepsyon optimize gen ladan:

• Gwo-pèmeyabilite nwayo asye Silisyòm
• Copper likidasyon ak rezistans ki ba
• Redwi pa-chaj ak pèt chaj

Karakteristik sa yo amelyore efikasite ak diminye jenerasyon chalè.





Paramèt	Valè optimize
Kapasite rated	500 kVA
Rapò vòltaj	11kV / 0.4kV
Metòd refwadisman	ONAN / ONAF
Gwoup vektè	Dyn11
Tanperati anbyen	Jiska 50 degre
Ogmantasyon Tanperati	Mwens pase oswa egal a 60K
Limit Tanperati Hot Spot	Mwens pase oswa egal a 98 degre
Klas izolasyon	A / B / F
Pa gen-pèt chaj	Mwens pase oswa egal a 680 W
Pèt chaj	Mwens pase oswa egal a 6000 W
Kalite lwil oliv	Lwil Mineral / FR3
Estanda	IEC / ANSI / GB





Bon enstalasyon ak vantilasyon

Asire ase espas ak koule lè alantou transfòmatè a pou amelyore efikasite refwadisman.



Jesyon chaj

Evite surcharge kontinyèl epi kenbe chaj nan kapasite nominal chak fwa sa posib.



Antretyen regilye

• Siveye kalite lwil oliv ak tanperati
• Tcheke kondisyon izolasyon
• Fè enspeksyon woutin

Pratik sa yo ede pwolonje lavi transfòmatè pi lwen pase 20 ane.





GNEE Electric bay solisyon ki fèt espesyalman pou anviwònman difisil:

• Desen Customized pou rejyon tanperati ki wo
• Kontwòl kalite strik ak tès konplè
• Teknoloji avanse optimize refwadisman
• Eksperyans ekspòtasyon pwouve nan klima ekstrèm
• Livrezon serye ak sipò teknik pwofesyonèl

Nou ede kliyan yo simonte defi ki gen rapò ak chalè, chaj, ak pèfòmans alontèm-.





An konklizyon,500 kVA twa faz lwil oliv transfòmatè benyen anba tanperati ki wo ak kondisyon chajmande pou konsepsyon atansyon, seleksyon materyèl, ak jesyon operasyonèl pou kenbe efikasite ak fyab. Lè yo adrese defi tèmik, optimize pèfòmans chaj, ak asire bon refwadisman, transfòmatè sa yo ka reyalize lavi sèvis long menm nan anviwònman ekstrèm.
