Dyn11 vs Yyn0 Koneksyon pou 1000kVA transfòmatè sèk tip: diferans

Antanke yon manifakti pwofesyonèl, GNEE bay solisyon transfòmatè ki gen gwo -pèfòmans sèk-, tankou transfòmatè twa faz sèch- ak pwodwi transfòmatè résine jete twa faz pou aplikasyon mondyal.

Lè w ap chwazi yonDyn11 vs Yyn0 Koneksyon pou1000kVA sèk transfòmatè, konprann diferans gwoup vektè a esansyèl pou konpatibilite sistèm, kowòdinasyon pwoteksyon, ak bon jan kalite pouvwa.

Seleksyon gwoup vektè afekte dirèkteman chanjman faz, baz, repwesyon amonik, ak senaryo aplikasyon yo. Chwazi move konfigirasyon an ka mennen nan enstabilite sistèm oswa inefikasite operasyonèl.

Definisyon Dyn11 Koneksyon pou 1000kVA sèk transfòmatè

Dyn11 se youn nan gwoup vektè ki pi souvan itilize nan transfòmatè distribisyon.

Dekonpozisyon:

• D: Delta koneksyon sou segondè vòltaj (HV) bò
• y: Koneksyon zetwal sou bò vòltaj ba (LV).
• n: Pwen net disponib
• 11: chanjman faz 30 degre (LV mennen HV pa 30 degre)

Konfigirasyon sa a lajman itilize nan transfòmatè distribisyon résine jete ak aplikasyon pou transfòmatè pouvwa jete résine.

Avantaj Dyn11 Koneksyon pou 1000kVA sèk transfòmatè

Avantaj kle yo enkli:

• Ekselan repwesyon Harmony (triplen Harmony sikile nan likidasyon delta)
• Pwen net ki estab pou chaj dezekilib
• Pi bon pèfòmans nan anviwònman chaj melanje
• Apwopriye pou distribisyon endistriyèl ak komèsyal yo

Dyn11 yo souvan itilize nan sistèm transfòmatè Twa-Faz andedan kay la ak konsepsyon transfòmatè ki ba pèt sèk-.

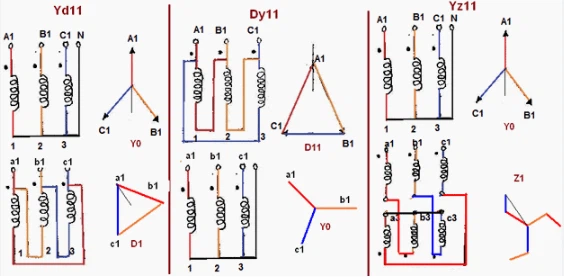

Dyagram gwoup vektè transfòmatè ki montre chanjman faz Dyn11

Definisyon Yyn0 Koneksyon pou 1000kVA sèk transfòmatè

Yyn0 se yon lòt gwoup vektè ak karakteristik diferan.

Dekonpozisyon:

• Y: Star koneksyon sou bò HV
• y: Star koneksyon sou bò LV
• n: net disponib sou tou de bò
• 0: Pa gen chanjman faz ant HV ak LV

Konfigirasyon sa a pi senp epi yo itilize souvan nan aplikasyon espesifik kote yo mande aliyman faz.

Avantaj nan koneksyon Yyn0 pou transfòmatè 1000kVA sèk

Karakteristik kle:

• Pa gen chanjman faz senplifye operasyon paralèl ak menm gwoup vektè
• Net disponib sou tou de bò
• Pi ba estrès izolasyon konpare ak delta koneksyon

Sepandan, li manke kapasite repwesyon Harmony konpare ak Dyn11.

Dyagram koneksyon transfòmatè likidasyon pou Yyn0

Diferans chanjman faz nan koneksyon Dyn11 vs Yyn0

• Dyn11: chanjman faz 30 degre
• Yyn0: chanjman faz 0 degre

Chanjman faz afekte senkronizasyon sistèm ak operasyon paralèl.

Diferans pèfòmans Harmonik

• Dyn11: Pi bon repwesyon Harmony akòz delta likidasyon
• Yyn0: Pa gen chemen pou amonik triple → distorsion potansyèl

Sa fè Dyn11 pi apwopriye pou chaj ki pa-lineyè.

Diferans net ak tè

• Dyn11: net sou bò LV sèlman
• Yyn0: net sou toude bò HV ak LV

Yyn0 bay plis fleksibilite pou baz men mande pou konsepsyon sistèm atansyon.

Diferans aplikasyon

• Dyn11: Lajman itilize nan distribisyon endistriyèl, komèsyal ak iben
• Yyn0: Itilize nan aplikasyon espesyal ki mande aliyman faz

Transfòmatè sèk kalite bobin jete ak transfòmatè résine jete sèk souvan adopte konfigirasyon Dyn11.

Lè yo chwazi Dyn11 Koneksyon

Chwazi Dyn11 si:

• Chaj la gen ladan ekipman ki pa-lineyè (egzanp, VFD, redresman)
• Represyon amonik obligatwa
• Estabilite sistèm se kritik
• Aplikasyon distribisyon estanda

Pifò jete résine sèk kalite transfòmatè manifaktirè rekòmande Dyn11 pou itilizasyon jeneral.

Lè yo chwazi Yyn0 Koneksyon

Chwazi Yyn0 si:

• Pa gen chanjman faz ki nesesè
• Sistèm mande net sou tou de bò yo
• Aplikasyon an espesyalize (egzanp, sèten rezo sèvis piblik)

Transfòmatè nwayo sèk ak konsepsyon transfòmatè kalite résine jete yo ka Customized ki baze sou bezwen pwojè yo.

Enpak sou pèfòmans sistèm

Gwoup vektè afekte:

• Bon jan kalite pouvwa
• Balans chaj
• Fay konpòtman

Enpak sou konpatibilite transfòmatè

Seleksyon ki pa kòrèk ka:

• Anpeche operasyon paralèl
• Kòz kouran sikile
• Mennen nan sistèm enstabilite

Evalyasyon jeni apwopriye esansyèl.

Poukisa chwazi GNEE pou solisyon transfòmatè?

GNEE se yon founisè ou fè konfyans nan:

• Solisyon transfòmatè distribisyon sèk
• Twa-faz sèk-sistèm transfòmatè
• Jete Resin Power Transformer pwodwi yo
• Desen gwoup vektè Customized (Dyn11, Yyn0, elatriye)

Nou bay sipò teknik ekspè asire seleksyon pi bon transfòmatè pou pwojè ou a.

Konklizyon: Dyn11 vs Yyn0 Koneksyon pou 1000kVA transfòmatè sèk.

Konprann laDyn11 vs Yyn0 Koneksyon pou 1000kVA transfòmatè sèkse esansyèl pou chwazi konfigirasyon an dwa pou sistèm pouvwa ou. Dyn11 ofri sipèvizyon Harmony siperyè epi li lajman itilize, pandan y ap Yyn0 bay chanjman faz zewo ak avantaj aplikasyon espesifik.

Mande Yon Quote

👉 Bezwen èd pou w chwazi bon konfigirasyon transfòmatè a?Kontakte GNEE jodi a pou jwenn konsèy pwofesyonèl ak solisyon Customized ki adapte a kondisyon pwojè ou a!

Ki sa ki fè transfòmatè lwil oliv pi efikas pase altènatif sèk-

Inite transfòmatè lwil oliv reyalize efikasite siperyè atravè kapasite refwadisman amelyore ki pèmèt pi wo dansite pouvwa ak pèt redwi. Izolasyon likid la bay pi bon konduktiviti tèmik konpare ak lè, sa ki pèmèt pou plis desen kontra enfòmèl ant ak pèfòmans elektrik amelyore. Modèn konsepsyon transfòmatè lwil oliv anjeneral reyalize evalyasyon efikasite ki depase 99%, pandan y ap inite ki konparab sèk -yo ka gen evalyasyon efikasite plizyè pwen pousantaj pi ba akòz limit tèmik ak kontrent konsepsyon.

Ki domaj bon jan kalite komen ki rive pandan pwodiksyon 1000kVAjete résine sèk transfòmatè kalite?

Defo komen yo enkli fant epoksidik, bul, gwo dechaj pasyèl, likidasyon inegal, nwayo ki lach, ak plis -ogmante tanperati. Sa yo se sitou ki te koze pa depoze vakyòm pòv, geri ensifizan, oswa matyè premyè ki pa kalifye. Transfòmatè epoksidik sèk nou yo adopte presyon vakyòm pou asire pa gen okenn fant, egzeyat pasyèl ki ba, ak pèfòmans ki estab.

Poukisa kèk transfòmatè sèk 1000kVA gen gwo pèt chaj ak bri?

Gwo pèt ak bri rezilta nan fèy asye silikon ki ba -, move laminasyon nwayo, kranpon ki lach, oswa tansyon likidasyon inegal. Nou itilize gwo -bon jan kalite frèt-woule grenn-oryante Silisyòm asye ak asanblaj presizyon pou kontwole pèt ak bri nan estanda IEC.

Ki domaj ki ka rive pandan transpò 1000kVA transfòmatè sèk?

Vibration ak kolizyon ka lakòz Fastener ki lach, deplasman nwayo, deformation likidasyon, oswa domaj sifas epoksidik. Nou itilize baz transpò fiks, anbalaj an jeneral, ak tès pre-livrezon pou asire transpò an sekirite.

Èske 1000kVA jete résine sèk transfòmatè kalite dwe mete orizontal pandan transpò?

Non. Plasman orizontal ka domaje izolasyon likidasyon ak estrikti entèn yo. Li dwe transpòte vètikal ak leve klè ak mak dwat.

Ki kondisyon enstalasyon kle yo pou transfòmatè kalite sèk 1000kVA?

Li bezwen yon nivo, fondasyon konkrè fèm, ase espas vantilasyon, distans ki an sekirite nan mi yo ak baryè yo. Enstalasyon pòv ap mennen nan Vibration, bri ak surchof.

Èske 1000kVA epoksidik jete sèk transfòmatè ka enstale deyò dirèkteman?

Estanda jete résine sèk transfòmatè kalite se pou itilize andedan kay la. Enstalasyon deyò mande pou yon patiraj IP54/IP56 pou lapli, pwoteksyon solèy ak vantilasyon.
