Ki jan yo kalkile kapasite transfòmatè (kVA)? Fòmil + Egzanp + Erè komen, fasil pou konprann

Chwazi dwa akapasite transfòmatè(inite: kVA) se kritik pou distribisyon pouvwa faktori, rezèv elektrik zòn rezidansyèl, oswa ti fil elektrik atelye. Yon transfòmatè ki pa gwosè ap lakòz surcharge ak ekipman boule, pandan y ap yon sèl ki twò gwo gaspiye elektrisite ak lajan.



Pa gen teyori konplike jodi a-sèlman konsèy pratik: 3 fòmil debaz, 2 egzanp reyèl, ak 3 erè souvan. Menm débutan ka kalkile kòrèkteman epi evite enkonvenyans byen vit!

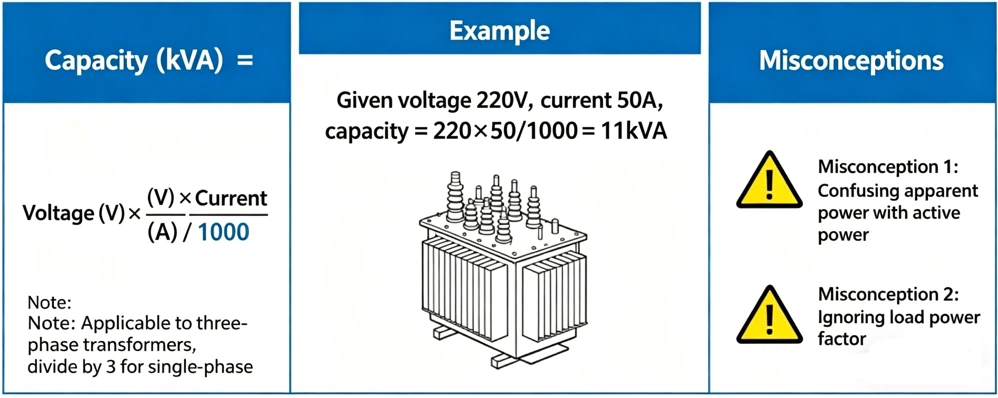

Kapasite transfòmatè se esansyèlmanpouvwa aparan, divize an 3 senaryo ak fòmil senp. Konvèsyon inite kòrèk asire rezilta egzat (nòt kle: inite vòltaj dwe kV, aktyèl nan A).



1. Twa-transfòmatè faz (Ki pi komen, pou faktori/Zòn rezidansyèl/Gwo ekipman)

Fòmil:S=3​×V×I

Nòt:

• 3​≈1.732
• V=vòltaj liy (pa egzanp, 380V=0.38kV; 10kV rete 10)
• I=liy kouran (total ekipman aktyèl)
• S=kapasite transfòmatè (kVA)



2. Transformateur yon sèl -faz (Ti Ekipman, pa egzanp, Aparèy Kay, Ti Machin Zouti)

Fòmil:S=V×I

Nòt:

• V=vòltaj (egzanp, 220V=0.22kV)
• Mwen=kouran
• Rezilta se dirèkteman nan kVA



3. Estimasyon rapid soti nan pouvwa chaj li te ye (kW) (ki pi pratik)

Fòmil:S=P÷cosϕ

Nòt:

• P=total pouvwa aktif ekipman (kW)
• cosϕ=faktè pouvwa (0.8 pou chaj jeneral; 0.75–0.85 pou chaj motè; jiska 0.9 ak aparèy konpansasyon)
• Apwopriye pou senaryo kote vòltaj ak aktyèl yo enkoni





Tout egzanp swiv lojik seleksyon aktyèl la. Apre kalkil, matche akkapasite estanda nasyonal yo(komen: 30, 50, 80, 100, 160, 200, 800 kVA, elatriye), ak priyorite yon kapasite estandayon ti kras pi gwo pase valè kalkile a.



Egzanp 1: Faktori Twa-Ekipman Faz (Pi Tipik)

• Senaryo: Yon atelye pwosesis ak liy vòltaj 380V (0.38kV) ak ekipman total aktyèl 1200A. Ki kapasite transfòmatè ki nesesè?
• Kalkil:Aplike twa{0}}faz fòmil:S=1.732×0.38×1200≈789 kVA
• Seleksyon:Pami kapasite estanda, 800 kVA se pi pre a ak yon ti kras pi gwo pase valè a kalkile. Seleksyon final la:800 kVA transfòmatè(ak ti maj pou anpeche surcharge).



Egzanp 2: Estimasyon rapid soti nan pouvwa chaj li te ye

• Senaryo: Ti atelye ak pouvwa total aktif 80 kW, sitou motè chay (faktè pouvwa 0.8). Estime kapasite transfòmatè.
• Kalkil:S=80÷0.8=100 kVA
• Seleksyon:Dirèkteman chwazi 100 kVA kapasite estanda. Pou ekspansyon nan lavni, ajou a 125 kVA (15%–20% maj rezève).





Anpil jwenn fòmil la dwat men yo chwazi move kapasite akòz detay neglije. 3 erè sa yo espesyalman komen pou débutan!



Erè 1: Konfizyon kVA ak kW

• Move lide: "80 kW chaj=80 kVA transfòmatè"
• Kòrèk lojik:kW sepouvwa aktif(vrè travay fè), pandan kVA sepouvwa aparan(aktif + reyaktif pouvwa). Konvèsyon via S=P÷cosϕ obligatwa. Egale yo dirèkteman lakòz kapasite ensifizan ak alontèm -bouche twòp chaj.



Erè 2: Inyore Faktè Divèsite ak Marge Sekirite

• Move lide: "Some tout pouvwa ekipman ak kalkile kapasite dirèkteman"
• Kòrèk lojik:Nan itilizasyon aktyèl la, ekipman pa kouri nan chaj plen ansanm (egzanp, zouti machin ak ekleraj pa kòmanse ansanm). Aplike afaktè divèsite nan 0.7-0.8. Epitou rezève15%-20% Margepou ekspansyon nan lavni ak chaj pik toudenkou pou fè pou evite twòp chaj.



Erè 3: Matche Valè Egzak Kalkile Olye Kapasite Estanda

• Move lide: "Kalkile 789 kVA → chwazi yon transfòmatè 789 kVA"
• Kòrèk lojik: Kapasite transfòmatè yo estanda ak pa gen okenn evalyasyon ki pa-estanda. Toujou wonnjiska kapasite estanda ki pi pre a(egzanp, 789 kVA → 800 kVA). Yon inite ki pa twò gwo se ensifizan; yon sèl ki twò gwo pa ekonomik.





Kalkile kapasite transfòmatè swiv 3 etap:

• Chwazi fòmil la pa senaryo (twa-faz / sèl-faz / pouvwa li te ye)
• Ploge nan valè pou kalkil
• Koresponn ak kapasite estanda + rezèv maj



Evite 3 erè yo balanse efikasite pri ak operasyon ekipman an sekirite.



Pou senaryo konplèks (egzanp, anviwònman tanperati ki wo, altitid wo), konsilte yon elektrisyen pwofesyonèl pou chwazi egzak.
