Transformer Windings: Kalite, Konsepsyon, Konfigirasyon, ak Aplikasyon

Enroulement transfòmatèse eleman debaz yo nan transfòmatè pouvwa, responsab pou konvèsyon vòltaj, règleman aktyèl, ak kontwòl faz. Kalite likidasyon komen yo enkli likidasyon kouch, likidasyon disk, likidasyon helical, likidasyon silendrik, likidasyon kwazman, ak likidasyon toroidal. Chak kalite fèt pou satisfè kondisyon espesifik elektrik ak mekanik.



Atik sa a kouvri kalite likidasyon transfòmatè, fonksyon, konsiderasyon konsepsyon, konfigirasyon, aplikasyon tipik, ak kesyon yo poze souvan.





Yon likidasyon transfòmatè se yon seri bobin kondiktif ki blese alantou yon nwayo. Mawonnen prensipal la resevwa enèji elektrik nan sous pouvwa a, ak likidasyon segondè a delivre vòltaj la transfòme nan chaj la. Rapò a vire (rapò nan prensipal ak segondè vire) detèmine transfòmasyon nan vòltaj ak aktyèl.



Yon likidasyon byen -konsepsyon pèmèt transfè enèji efikas, pandan y ap yon likidasyon ki mal fèt ka mennen nan pèt twòp, gwo chofaj, e menm echèk. Se poutèt sa, chak transfòmatè mande pou kalkil ak anpil atansyon sou kantite vire, zòn transvèsal -kondiktè, ak aranjman likidasyon.



Materyèl ak izolasyon

Windings yo tipikman fèt an kwiv oswa aliminyòm kondiktè. Copper ofri pi bon konduktiviti ak lavi ki pi long, sa ki fè li apwopriye pou ekipman pèfòmans segondè-. Aliminyòm se pi lejè ak pi ba nan pri, ideyal pou gwo mwayen -transfòmatè vòltaj. Materyèl izolasyon (papye, vèni, emaye, materyèl sentetik) anpeche sikui kout ak surchof, asire operasyon an sekirite nan transfòmatè a anba vòltaj segondè.

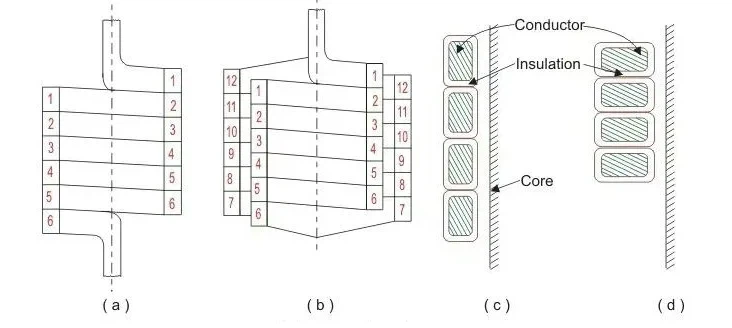

Kouch likidasyon

Konsiste de bobin anpile nan kouch alantou nwayo a, bay estabilite estriktirèl ak apwopriye pou vòltaj mwayen ak segondè.

• Aplikasyon: Transfòmatè distribisyon, mwayen -transfòmatè endistriyèl.
• Avantaj: Bon pèfòmans izolasyon, fabrikasyon senp, serye anba vòltaj segondè.

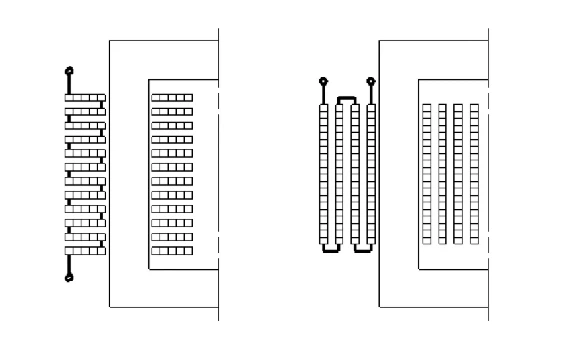

Disk likidasyon

Sèvi ak bobin plat ranje nan disk, ak izolasyon ant chak disk, bay bon dissipation chalè ak koule flit ki ba.

• Aplikasyon: gwo -transfòmatè pouvwa vòltaj, gwo-transfòmatè endistriyèl.
• Avantaj: Kapasite vòltaj segondè, dissipation chalè ekselan, flux flit minimòm.

Karakteristik	Kouch likidasyon	Disk likidasyon
Rated Voltage	Mwayen rive wo	Segondè
Kapasite refwadisman	Modere	Fò
Aplikasyon tipik	Distribisyon	Transfòmatè vòltaj segondè-

Liquidation Helical

Blesi helically alantou nwayo a, bay distribisyon aktyèl inifòm ak rezistans ki ba.

• Aplikasyon: transfòmatè segondè-frekans, transfòmatè elektwonik.
• Avantaj: Inifòm distribisyon aktyèl, senp manifakti, konsepsyon kontra enfòmèl ant.



Silendrik likidasyon ak kwazman likidasyon

Silendrik likidasyon yo blese nan yon fòm silendrik pou transfòmatè endistriyèl. Enroulement crossover redwi flux fuites pa ajiste pozisyon bobin, amelyore efikasite.

• Aplikasyon: Transformateur gwo pouvwa, espesyalize transformateur endistriyèl.
• Avantaj: Segondè itilizasyon flux, amelyore pèfòmans, apwopriye pou gwo pouvwa.

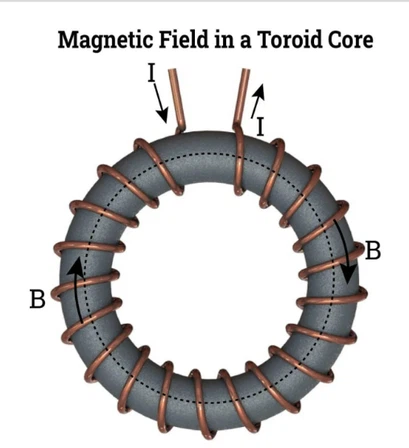

Toroidal likidasyon

Fòme yon bag alantou nwayo a, bay koule flit ki ba anpil ak entèferans elektwomayetik, ak efikasite segondè.

• Aplikasyon: Ti aparèy elektwonik, transfòmatè odyo, ti transformateur ekipman pou pouvwa.
• Avantaj: Segondè efikasite, konsepsyon kontra enfòmèl ant, EMI ki ba.



Koneksyon Delta (Δ)

Enroulement yo konekte nan yon konfigirasyon delta pou twa-transfòmatè faz.
Avantaj: balans chaj, bon tolerans fòt, pèfòmans ki estab nan rezo endistriyèl.



Star (Wye) Koneksyon (Y)

Yon bout nan chak likidasyon konekte nan yon pwen komen net, sa ki pèmèt tè ak règleman vòltaj.
Avantaj: Bay yon pwen net ki chita, kontwòl vòltaj senp, komen nan rezo distribisyon.



Koneksyon zigzag

Yon koneksyon espesyal ki diminye Harmony ak estabilize aktyèl, yo itilize nan sistèm koreksyon faz.
Avantaj: Harmonik repwesyon, estabilizasyon aktyèl.





• Konvèsyon vòltaj: Rapò vire a detèmine etap vòltaj -monte oswa desann-, ak bobinman prensipal ak segondè k ap travay ansanm.
• Règleman aktyèl la: Yon likidasyon byen -ki fèt ka pote kouran an espere san yo pa surchof.
• Kontwòl Faz: Nan twa-sistèm faz, delta, zetwal, oswa konfigirasyon zigzag kenbe balans vòltaj.
• Amelyorasyon efikasite: Bon kalite -materyèl, izolasyon, ak aranjman bobin diminye pèt rezistans ak koule flit, diminye depans fonksyònman yo.
• Asirans sekirite: Bon izolasyon ak layout apwopriye anpeche sikui kout ak dife, pwoteje transfòmatè a ak ekipman konekte.





• Evalyasyon aktyèl ak vòltaj: Detèmine epesè kondiktè ak kantite vire. Pi wo vòltaj mande pou pi epè izolasyon; pi wo aktyèl mande pou pi epè kondiktè.
• Seleksyon materyèl: Copper (pèfòmans segondè, lavi ki long) oswa aliminyòm (lejè, pri ki ba).
• Kalite izolasyon: Papye, vèni, emaye, materyèl sentetik - anpeche sikui kout ak surchof.
• Vire rapò: Dirèkteman afekte presizyon vòltaj pwodiksyon; yon rapò kòrèk mennen nan enstabilite vòltaj.
• Refwadisman ak Dissipation Chalè: Tipikman refwadisman lè oswa refwadisman lwil oliv pou anpeche surchof ak pwolonje lavi.
• Konpleksite fabrikasyon ak pri: Desen senp koute mwens; Desen konplèks yo ka amelyore efikasite men yo gen ladann echanj -.
• Konfòmite estanda: Swiv IEEE, IEC 60076, ak lòt estanda pou asire sekirite ak akseptasyon mondyal.
• Kondisyon pou aplikasyon an: Gwo -transfòmatè pouvwa vòltaj, ekipman endistriyèl, transfòmatè elektwonik, elatriye, yo chak gen priyorite diferan.





• Transformateur distribisyon: Kouch likidasyon pou ekipman pou pouvwa rezidansyèl ak komèsyal yo.
• Endistriyèl pouvwa transformateur: Disk oswa likidasyon kwazman pou aplikasyon pou gwo -vòltaj, gwo-pouvwa.
• Transformateur elektwonik: Enroulement hélicoïdal ou toroidal pou ekipman pou pouvwa entèn nan aparèy.
• Transformateur espesyal: Zigzag konfigirasyon oswa estrikti toroidal pou repwesyon Harmony, odyo, ak lòt aplikasyon espesyal.





Transfòmatè likidasyon se kè nenpòt transfòmatè. Chwazi kalite likidasyon apwopriye, materyèl, izolasyon, ak konfigirasyon se kle pou asire efikasite segondè, fyab, ak sekirite. Kouch, disk, helical, silendrik, kwazman, ak likidasyon toroidal yo chak gen karakteristik yo ak aplikasyon apwopriye. Nan pwojè monn reyèl-, yo ta dwe pran desizyon ki baze sou nivo vòltaj, pouvwa, pri, kondisyon dissipation chalè, ak lòt faktè.



Pou konsepsyon transfòmatè pwofesyonèl ak sipò seleksyon, tanpri kontakte ekip teknik la pou solisyon Customized.

Jwenn yon quote





Ki diferans ki genyen ant likidasyon prensipal ak segondè?
Mawonnen prensipal la resevwa vòltaj la opinyon, ak likidasyon segondè a delivre vòltaj la transfòme nan chaj la. Rapò a vire detèmine efikasite konvèsyon vòltaj la.



Ki pi bon pou likidasyon transfòmatè - kwiv oswa aliminyòm?
Copper ofri pi wo konduktivite ak rezistans, apwopriye pou transfòmatè pèfòmans segondè-. Aliminyòm se pi lejè ak pi ba nan pri, ideyal pou gwo transfòmatè kote pwa se yon enkyetid. Chwa a depann de efikasite, bidjè, ak kondisyon aplikasyon an.



Ki jan konfigirasyon likidasyon afekte pèfòmans transfòmatè?
Koneksyon Delta bay balans chaj, koneksyon zetwal ofri yon pwen net ak tè, ak koneksyon zigzag diminye Harmony. Konfigirasyon kòrèk la amelyore efikasite ak estabilite.



Ki pi bon kalite transfòmatè likidasyon pou aplikasyon pou gwo -vòltaj?
Disk likidasyon ak likidasyon kouch yo souvan itilize pou aplikasyon pou gwo -vòltaj akòz bon izolasyon yo ak dissipation chalè. Enroulements toroidal yo te itilize nan ka espesyal kote ti flit flux Et compactness yo mande.



Ki jan yo ka minimize pèt likidasyon transfòmatè?
Sèvi ak gwo -bon jan kalite kòb kwiv mete oswa aliminyòm, bon izolasyon, bon rapò vire, konsepsyon optimize likidasyon, epi asire refwadisman ak espas.



Èske plizyè kalite likidasyon ka melanje nan yon sèl transfòmatè?
Wi. Gen kèk transfòmatè konbine kouch, disk, ak likidasyon helical pou balanse izolasyon, efikasite, ak fasilite nan fabrikasyon.



Poukisa izolasyon enpòtan konsa pou likidasyon transfòmatè?
Materyèl izolasyon (papye, vèni, emaye, elatriye) anpeche sikui kout ak surchof, asire operasyon an sekirite anba vòltaj segondè ak pwolonje lavi transfòmatè.



Ki kèk mezi prevantif kont fay likidasyon komen?
Evite twòp chaj, regilyèman teste rezistans izolasyon, kenbe sistèm refwadisman an degaje, anpeche antre imidite ak domaj mekanik, epi bay ase maj sekirite pandan konsepsyon.
